замок ВК347 или как сделать ACC


Почати нову тему   Відповісти на тему    Список форумів ЗАЗ Форум -> Електрика
Попередня тема :: Наступна тема
Автор Повідомлення
Ksander



Статус: Offline
Зареєстрований: 02.11.2012
Повідомлення: 25
Звідки: Хмельницкий
Моє авто: 968м

ПовідомленняДодано: 14 Квітень 2014 10:40    Заголовок повідомлення: замок ВК347 или как сделать ACC Відповісти з цитатою


Здраствуйте! итак подключая матафон по феншую начал разбиратся с замком зажигания. ну очень хочется прихал вынул ключи и музика потухла, уходиш из машины и не паришся что кто-то садит акум, вставил ключ повернул а музичка уже играет). по факту в чом трудность. в нашем замке предусмотрено положение III в котором вынимается ключ и задействован пин INT, также он включен в положении I (зажигание). бадяга в том если б INT включался в О (нулевом) положении было всьо как у людей- вставил ключ(всьо выключено)- повернул один раз включились допы- повернул второй раз зажигание - след стартер.
Можно слепить схемку из диодов которая шунтирует антеный выход на асс, и подкл это на положение "зажигание", но там он остается включеным при откл зажигания а это не есть гуд.
посоветуйте что-то дельное. а то уже замок подумываю менять...

Повернутися до початку
Переглянути профіль Фотогалерея Відправити приватне повідомлення
Сотник
Дванадцять стульчаків


Статус: Offline
Зареєстрований: 12.06.2009
Повідомлення: 2202
Звідки: Київ
Моє авто: 968м

ПовідомленняДодано: 14 Квітень 2014 13:52    Заголовок повідомлення: Відповісти з цитатою


Підключися до поворотників/пічки на самому замку, там + пропадає після виймання ключа. Чи я не правильно зрозумів?
Повернутися до початку
Переглянути профіль Фотогалерея Garage Відправити приватне повідомлення ICQ Number
Ksander



Статус: Offline
Зареєстрований: 02.11.2012
Повідомлення: 25
Звідки: Хмельницкий
Моє авто: 968м

ПовідомленняДодано: 14 Квітень 2014 16:08    Заголовок повідомлення: Відповісти з цитатою


трошки не так. вот для наглядності стаття http://www.zr.ru/archive/zr/1997/09/kliuch-na-start?return=64e1c324caf5f370d33510691ed875cc046d8c5c::324
ключ виймаєтся в нас в III положені йому відповідає контакт INT який розмикаєтся тільки в нульвому положені. може хтось має досвід по модернізації самого механізму, якби перекинути щоб INT спрацювував у нульовому положені (руль розблокований, запаленя вимкнуто).
пс. для справки заз968м. хотя модель замка в темі написав

Повернутися до початку
Переглянути профіль Фотогалерея Відправити приватне повідомлення
Ksander



Статус: Offline
Зареєстрований: 02.11.2012
Повідомлення: 25
Звідки: Хмельницкий
Моє авто: 968м

ПовідомленняДодано: 16 Квітень 2014 11:40    Заголовок повідомлення: Відповісти з цитатою


я так понял подключением магнитофона особо никто не заморачивался
Повернутися до початку
Переглянути профіль Фотогалерея Відправити приватне повідомлення
Den968



Статус: Offline
Зареєстрований: 01.10.2012
Повідомлення: 135
Звідки: Санкт-Петербург
Моє авто: ЗАЗ 968М

ПовідомленняДодано: 16 Квітень 2014 11:57    Заголовок повідомлення: Відповісти з цитатою


Большинство, когда уходит, выключает массу.
Повернутися до початку
Переглянути профіль Відправити приватне повідомлення ICQ Number
Wladimir_Donetsk



Статус: Offline
Зареєстрований: 13.07.2006
Повідомлення: 4794
Звідки: Донецьк->Піддубне->Запоріжжя->Дніпро
Моє авто: ЗАЗ-968А / ГАЗ-3110і

ПовідомленняДодано: 16 Квітень 2014 12:38    Заголовок повідомлення: Відповісти з цитатою


Ksander, поляризованное реле в параллель к актюаторам подключи. Пока двери не заблокируешь, гамнитола будет работать.
Повернутися до початку
Переглянути профіль Фотогалерея Garage Відправити приватне повідомлення
Ksander



Статус: Offline
Зареєстрований: 02.11.2012
Повідомлення: 25
Звідки: Хмельницкий
Моє авто: 968м

ПовідомленняДодано: 16 Квітень 2014 13:07    Заголовок повідомлення: Відповісти з цитатою


to Den968 и каждый раз всьо настраивать. не для того прогрес старался.
to Wladimir_Donetsk что за актюаторы? затея с дверми норм

Повернутися до початку
Переглянути профіль Фотогалерея Відправити приватне повідомлення
Ksander



Статус: Offline
Зареєстрований: 02.11.2012
Повідомлення: 25
Звідки: Хмельницкий
Моє авто: 968м

ПовідомленняДодано: 18 Квітень 2014 11:10    Заголовок повідомлення: Відповісти з цитатою


чтоб апнуть тему поделюсь мыслей. буду собирать схемку- суматор сигнаклов с вых int и "зажигание", только int с инверсией. получится будет вкл в нулевом положении а также при зажигании. сейчас думаю как сделать входной каскад для int как можно с меньшей утечкой тока, чувствую что без полевиков не обойдусь
Повернутися до початку
Переглянути профіль Фотогалерея Відправити приватне повідомлення
Wladimir_Donetsk



Статус: Offline
Зареєстрований: 13.07.2006
Повідомлення: 4794
Звідки: Донецьк->Піддубне->Запоріжжя->Дніпро
Моє авто: ЗАЗ-968А / ГАЗ-3110і

ПовідомленняДодано: 20 Квітень 2014 15:02    Заголовок повідомлення: Відповісти з цитатою


Ksander, электроприводы замков дверей.
Актюатор, иногда актуатор:

Поляризованое реле тоже загуглить, или сам найдёшь Very Happy

Повернутися до початку
Переглянути профіль Фотогалерея Garage Відправити приватне повідомлення
Ksander



Статус: Offline
Зареєстрований: 02.11.2012
Повідомлення: 25
Звідки: Хмельницкий
Моє авто: 968м

ПовідомленняДодано: 22 Квітень 2014 10:01    Заголовок повідомлення: Відповісти з цитатою


увы но сигналки нет и пока не планирую ставить. так что продолжаю набрасывать схемку и как основная задача чтоб небыло большых утечек тока
Повернутися до початку
Переглянути профіль Фотогалерея Відправити приватне повідомлення
Wladimir_Donetsk



Статус: Offline
Зареєстрований: 13.07.2006
Повідомлення: 4794
Звідки: Донецьк->Піддубне->Запоріжжя->Дніпро
Моє авто: ЗАЗ-968А / ГАЗ-3110і

ПовідомленняДодано: 22 Квітень 2014 10:08    Заголовок повідомлення: Відповісти з цитатою


Если сигналки нет, то к замку двери приладь микрик, пока дверь не замкнёшь музню слушать будешь.
Повернутися до початку
Переглянути профіль Фотогалерея Garage Відправити приватне повідомлення
GRDEY



Статус: Offline
Зареєстрований: 11.12.2008
Повідомлення: 361
Звідки: Вінниця
Моє авто: ГАЗ-21Р 1970

ПовідомленняДодано: 22 Квітень 2014 22:11    Заголовок повідомлення: Відповісти з цитатою

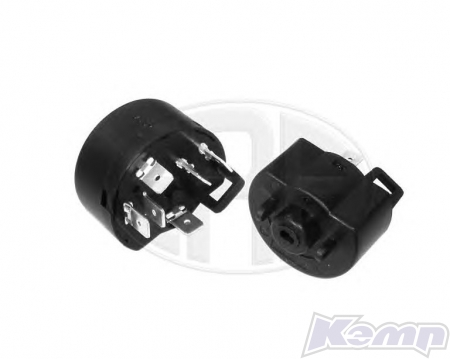

Если уж так хочется АСС, то проще всего поставить контактную группу с другой машины, например, от старого опеля (оно же нексия)

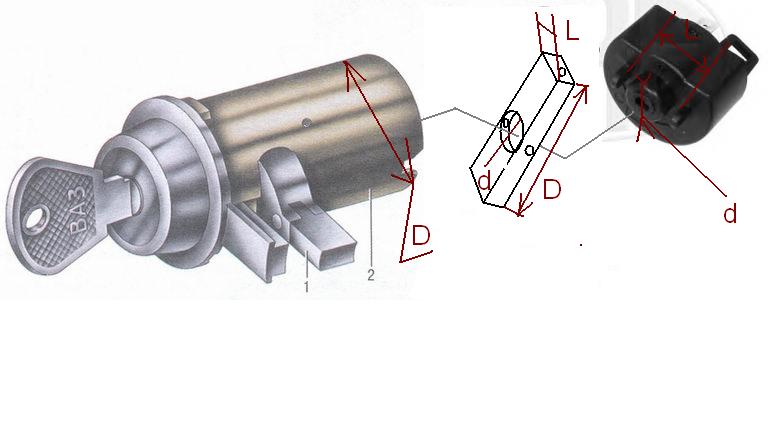

на рисунке показан теоретический вариант установки
нужно подогнать штырь замка чтоб он входил в паз контактной группы, затем изготовить крепежную пластину из толстого материала, к ней прикрутить контактную группу (она прикручивается за два небольших ушка), а потом все это хозяйство вставить в корпус замка, выставить и закрепить на 2 винтика.

З.Ы. лучше брать контактную группу от старого опеля, она мощнее и надежней

Повернутися до початку
Переглянути профіль Фотогалерея Відправити приватне повідомлення ICQ Number
Ksander



Статус: Offline
Зареєстрований: 02.11.2012
Повідомлення: 25
Звідки: Хмельницкий
Моє авто: 968м

ПовідомленняДодано: 23 Квітень 2014 15:59    Заголовок повідомлення: Відповісти з цитатою


этот вариант более всего похож на поставленую задачу. найду старый замок - поколбашу его, посмотрю. канешно внедрять всякие переходники нехотелось, вдруг подклинивать будеть- но тут уже вижу закидки про прямоту рук). про схемку про которую выше упоминал доложу чуть поздней
Повернутися до початку
Переглянути профіль Фотогалерея Відправити приватне повідомлення
splus86
Пьеро


Статус: Offline
Зареєстрований: 31.03.2012
Повідомлення: 278
Звідки: Николаев
Моє авто: ВАЗ 2101, Daewoo Nexia DOHC

ПовідомленняДодано: 29 Тра 2014 19:49    Заголовок повідомлення: Відповісти з цитатою


У меня проще: при постановке на охрану, на одном из каналов сигналки появляется "масса". Которая отключает магнитолу. Масса может управлять реле, также можно через развязку кинуть на управляющий проводок магнитолы. При снятии с охраны магнитола включается в дежурном режиме. У меня сделано так.


Подробнее: http://www.drive2.ru/l/288230376152821425/#comments


p.s. На предыдущей машине стояло нормально разомкнутое реле. Только оно было подключено к каналу, на котором минус появлялся при снятии с охраны. Почему реле? Потому что при снятии с охраны надо было включать не только магнитолу.
